開度荷重儀

開度荷重儀

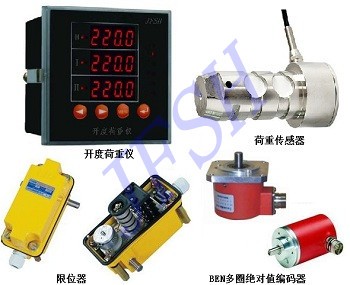

JFSH品牌開度荷重儀,開度測量和荷重測量可以同時顯示,主要用在平闆閘門、弧形閘門控制中,既能顯示閘門的實際提升高度和起吊重量,還可以控制閘門的升降至預置高度,并有閘位、荷重超限報警功能。

儀表接入啓閉機控制系統後,開度可設置起升、充水或下降高度,荷重可設置欠載、額定荷載的90%和額定荷載的110%,當開度或荷重達到設置值時自動控制啓閉機系統。

該儀表采用新型高速微處理器,數碼管顯示,高分辨率模拟器件,可帶有開度荷重各自獨立的4-20mA輸出接口及485接口,全鋁制機殼。結構緊湊,便于安裝,使用方便。如有特殊需求,可以根據用戶需要設計、修改。

0.00
0.00


JFSH品牌開度荷重儀,開度測量和荷重測量可以同時顯示,主要用在平闆閘門、弧形閘門控制中,既能顯示閘門的實際提升高度和起吊重量,還可以控制閘門的升降至預置高度,并有閘位、荷重超限報警功能。

儀表接入啓閉機控制系統後,開度可設置起升、充水或下降高度,荷重可設置欠載、額定荷載的90%和額定荷載的110%,當開度或荷重達到設置值時自動控制啓閉機系統。

該儀表采用新型高速微處理器,數碼管顯示,高分辨率模拟器件,可帶有開度荷重各自獨立的4-20mA輸出接口及485接口,全鋁制機殼。結構緊湊,便于安裝,使用方便。如有特殊需求,可以根據用戶需要設計、修改。

特性參數

電源電壓24V直流電輸入,或220V±5%  50Hz
輸出繼電器容量及數量5-10組(每組常開常閉)250V3A
開度顯示讀取精度1cm(厘米)
荷重顯示讀取精度1KN(千牛)
使用環境-30℃~+70℃(室内,不結露)
外形尺寸140mm(長)×140mm(高)×140mm(深)
安裝儀表爲嵌入式安裝,固定于控制櫃面闆上。
控制櫃開口尺寸138mm×138mm接線按本儀器後面闆上标注,接線端子與電纜線緊固後,檢查接線無誤再插入後面闆接線排,信号輸入開度信号采用SSI接口或并口輸入;荷重信号采用4-20mA輸入。


注:詳細資料請緻電精芬機電技術部索取!
