接口

接口 SSI

手動功能 預設功能和方向反轉可以通過電纜或連接器編譯

接口周期時間 ≥ 25 µs

輸出

輸出驅動器 RS422

電氣數據

電源電壓 4.5 – 30 VDC
功耗 ≤ 1.5 W
啓動時間 < 250 ms
時鍾輸入 RS 422, 通過光電耦合器
時鍾速度 100 kHz – 2 MHz
反極性保護 是
短路保護 是
EMC:發射幹擾 DIN EN 61000-6-4
EMC:抗幹擾 DIN EN 61000-6-2
MTTF 16.2 年在40 ℃下

傳感器

技術 光學/磁電

單圈分辨率 12-18 位
分辨率 多圈 12-14 位
多圈技術 機械齒輪組/韋根技術
精度 (INL) ±0.0220° (14–16位), ±0.0439° (<13位)
檢測信号 (默認值) 順時針旋轉(面向軸)時，數值增加
認證 認證/壽命 碼制 碼 格雷碼

環境規格

外殼防護等級 (軸) IP66/IP68

外殼防護等級 (外殼) IP66/IP68
工作溫度 -40 °C (-40 °F) - +70 °C (+158 °F)
濕度 98%相對濕度, 無凝結狀态

機械數據

連接帽材料 鋁
外殼材料 鋁
外殼塗層 陽極氧化
法蘭形式 夾緊法蘭, ø58mm-78mm ATEX
法蘭材料 鋁
軸的類型 實心軸, 單面平坦型軸, 長度 = 20 mm
軸的直徑 ø 10 mm (0.39")
轉子轉動慣量 ≤ 35 gcm² [≤ 0.2 oz-in²]
摩擦力矩 ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
最高機械速度 ≤ 3000 1/min
耐沖擊性 ≤ 100g (11毫秒半弦波, EN 60068-2-27)
耐振動性 ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
長度 109 mm (4.29")
重量 900 g (1.98 lb)

電氣連接

連接方向 徑向

連接類型 2 × 悶頭/徑向電纜

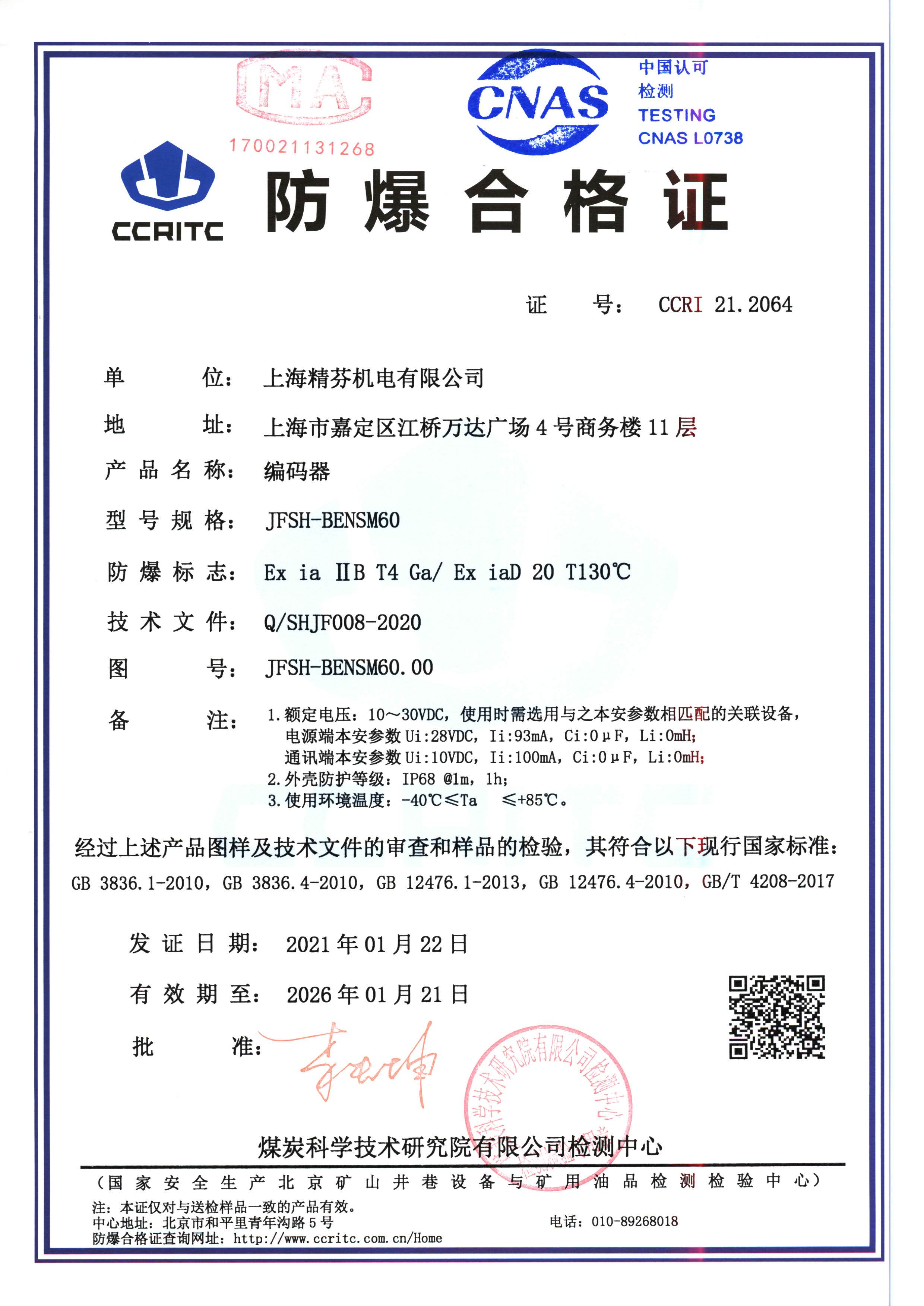

Approval CE + ATEX Zone 1 & 21 (Oil+Gas)
産品壽命周期信息 現有産品
