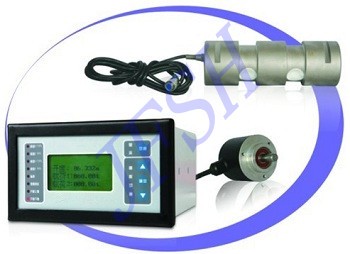

JF-A系列閘門荷重測控儀是專爲各種閘門起閉機設計的,閘門開度和荷重測控裝置。既可顯示平闆閘門、弧形閘門等的提升高,度和起吊重量,又可控制閘門升降至給定高度,并有閘位,荷重90%、110%超限報警,繼電器觸點輸出控制功能,可立即切斷動力供電回路。
JF-A系列閘門荷重測控儀是專爲各種閘門起閉機設計的,閘門開度和荷重測控裝置。既可顯示平闆閘門、弧形閘門等的提升高,度和起吊重量,又可控制閘門升降至給定高度,并有閘位,荷重90%、110%超限報警,繼電器觸點輸出控制功能,可立即切斷動力供電回路。
8 大屏幕液晶顯示,中文漢字界面,内容清晰,操作方便。
8 高可靠的模塊電源,24V 直流電輸入。
8 開度測量和荷重測量可以同時顯示,顯示内容全面。
8 采用工作電壓監控和防止死機的看門狗技術。
8 采用高精度器件,采用數字濾波技術和誤碼檢測技術,以提高測量準确性和可靠性。
8 通過面闆上的按鈕可完成各種數據設置操作,且有密碼保護功能,防止誤操作。
8 大容量無源觸點輸出,功能可編程,控制、報警功能強大。
8 具有掉電記憶功能,各種預置數據在停機後再加電開機無需作任何調整即可投入使用。
8 内嵌 RS—485 通訊接口,便于組網通訊,實現遠程監控。
8 具有開度零位校準功能,便于現場調整基準。
8 開度光柱指示燈。
本産品主要用在平闆閘門、弧形閘門等閘門控制中,既能顯示提,升高度和起吊重量,還可以控制閘門的升降至給定的高度,并有閘位,荷重超限報警、顯示開度和荷載的功能。
a) 開度:(1). 開度預置:閘門提升或下降前預先設置的閘門開度,當實際開度達到開度預置值時,開度預置燈亮,其對應繼電器動作;(2). 實際開度:閘門此時的實際開度;(3). 開度上限 燈:實際開度達到開度參數設定的上限時,燈亮;4). 開度下限燈:實際開度達到開度參數設定的下限時,燈亮.
b) 載荷:
(1). 實際載荷1:載荷1 的實際值,當實際值達到載荷1 報警值,90%時,荷載1 的90%報警燈亮,達到110%時110%報警燈亮;.
(2). 實際載荷2:載荷2 的實際值,當實際值達到載荷2 報警值,90%時,荷載2 的90%報警燈亮,達到110%時110%報警燈亮;
(3). 載荷總計:載荷1 和載荷2 的總和;
(4). 實際偏載:載荷1 和載荷2 的偏差,當偏載值達到設定的偏,載報警值時,偏載燈亮;
本儀器是采用高性能、高穩定性的 PIC 單片機來作爲處理核心的,使用高精度(16 位)的A/D 和(12 位)D/A 轉換模塊來進行數字和模拟信号間的相互轉換,并在通訊上内嵌了RS-485 通訊接口,以此來提高整個數據處理系統的精度和穩定性。在數據采集的終端——傳感器方面,開度信号采用了BEN絕對光電編碼器以SSI/RS422 方式來工作,還可選用電流型編碼器。載荷方面采用的是對傳感器返回的4~~20mA 的電流進行精密處理成爲0~~5V 電壓再進行A/D 轉換處理。當儀表采集而得到的數據值或其運算值,達到或超過用戶所預置設定的警限值時,儀表除對應地點亮面闆上的警示燈外,還會通過對繼電器的可編程控制來接通或切斷外圍動力供電回路,以實現儀表對整個工程運行系統的智能化控制的目的。
