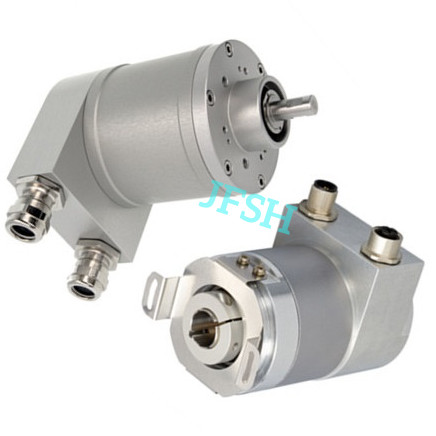

運動控制應用(從工廠自動化到移動機械的控制系統)需要準确、實時地掌握機械設備物理位置信息。絕對值編碼器由機械位置确定編碼,它無需記憶,無需找參考點,而且不用一直計數,什麽時候需要知道位置,什麽時候就去讀取它的位置。絕對值編碼器,能提高數據的可靠性和抗幹擾性等特點。絕對值編碼器可以就接頭、驅動軸、滑輪等的角位,進行精确與清晰的實時測量。這使得絕對值旋轉編碼器成爲連接機械構件與電子控制系統的理想手段。上海精芬機電研發提供的絕對值編碼器,包括單圈絕對值編碼器、多圈絕對值編碼器、數字輸出絕對值編碼器、模拟量輸出絕對值編碼器、空心軸絕對值編碼器、旋轉絕對值編碼器、拉線絕對值編碼器;普遍應用于紡織機械、灌溉機械、造紙印刷、水利閘門、機器人及機械手臂、港口起重機械、鋼鐵冶金設備、重型機械設備、精密測量設備、機床、食品機械、電梯等特種設備。
運動控制應用(從工廠自動化到移動機械的控制系統)需要準确、實時地掌握機械設備物理位置信息。絕對值編碼器由機械位置确定編碼,它無需記憶,無需找參考點,而且不用一直計數,什麽時候需要知道位置,什麽時候就去讀取它的位置。絕對值編碼器,能提高數據的可靠性和抗幹擾性等特點。絕對值編碼器可以就接頭、驅動軸、滑輪等的角位,進行精确與清晰的實時測量。這使得絕對值旋轉編碼器成爲連接機械構件與電子控制系統的理想手段。上海精芬機電研發提供的絕對值編碼器,包括單圈絕對值編碼器、多圈絕對值編碼器、數字輸出絕對值編碼器、模拟量輸出絕對值編碼器、空心軸絕對值編碼器、旋轉絕對值編碼器、拉線絕對值編碼器;普遍應用于紡織機械、灌溉機械、造紙印刷、水利閘門、機器人及機械手臂、港口起重機械、鋼鐵冶金設備、重型機械設備、精密測量設備、機床、食品機械、電梯等特種設備。
8 通訊接口:Analog(模拟量)、Parallel(并行)、SSI(同步串行)、RS485、CANopen(J1939)、DeviceNET、ProfiBUS-DP、InterBUS、MODBUS、EtherNET TCP、Powerlink、EtherCAT、ProfiNET IO、EtherNet IP可選
8 實心軸絕對值編碼器及空心軸絕對值編碼器(盲孔及全通孔均提供)
8 外形尺寸:20系列、36系列、58系列、90系列、110系列可選
8 其它特征:不鏽鋼、防暴式、耐高低溫、耐強震動系列等
接口 | |
接口 | DeviceNet |
Profil | CIP (通用工業協議) |
手動功能 | 地址選擇開關0-99和終端電阻DIP開關(帶有接線盒) |
傳輸速率 | 150K波特,250K波特,500K波特 |
接口周期時間 | ≥ 10 ms |
編程功能 | 分辨率,預置,計數方向,傳輸模式:輪詢模式,循環模式,同步模式 |
輸出 | |
輸出驅動器 | 收發器(ISO 11898标準) 光耦隔離 |
電氣數據 | |
電源電壓 | 10 – 30 VDC |
功耗 | ≤ (230 mA)10VDC, ≤ (100 mA) 24 V DC |
啓動時間 | < 1 s |
反極性保護 | 是 |
短路保護 | 是 |
EMC:發射幹擾 | DIN EN 61000-6-4 |
EMC:抗幹擾 | DIN EN 61000-6-2 |
MTTF | 13.5 年,在40 ℃下 |
傳感器 | |
技術 | 光學 |
單圈分辨率 | 12位、13、16位可選 |
多圈 | 12位、13位可選 |
精度 (INL) | ±0.0220° (14 – 16位), ±0.0439° (<13位) |
碼制 | 二進制碼 |
機械數據 | |
連接帽材料 | 鋁 |
外殼材料 | 鋁或不鏽鋼可選 |
外殼塗層 | 無塗層 |
法蘭形式 | 夾緊法蘭、同步法蘭、盲孔可選 |
法蘭材料 | 不鏽鋼 V4A |
軸的類型 | 實心軸=20mm、盲孔:深度=30 mm |
軸的直徑 | ø6mm、ø10mm、ø15mm |
最大軸負載 | 軸向 50 N, 徑向 50 N |
轉子轉動慣量 | ≤ 35 gcm² |
摩擦力矩 | ≤ 3 Ncm @ 20 °C |
最高機械速度 | ≤ 6000 1/min |
耐沖擊性 | ≤ 100g (11毫秒半弦波, EN 60068-2-27) |
耐振動性 | ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6) |
重量 | 755g |
環境參數 | |
外殼防護等級 (軸) | IP66/IP67 |
外殼防護等級 (外殼) | IP66/IP67 |
工作溫度 | -30 °C - +70 °C |
存儲溫度 | -40 °C – +85 °C |
濕度 | 98%相對濕度, 無凝結狀态 |
連接方式 | |
連接方向 | 軸向、徑向可選 |
連接類型 | 電纜、連接器可選 |
電纜最小彎曲半徑 | 50 mm (2 in) 固定, 100 mm (4 in) 彎曲 |
