8 通訊接口：Analog(模拟量)、Parallel（并行）、SSI（同步串行）、RS485、CANopen(J1939)、DeviceNET、ProfiBUS-DP、InterBUS、MODBUS、EtherNET TCP、Powerlink、EtherCAT、ProfiNET IO、EtherNet IP可選

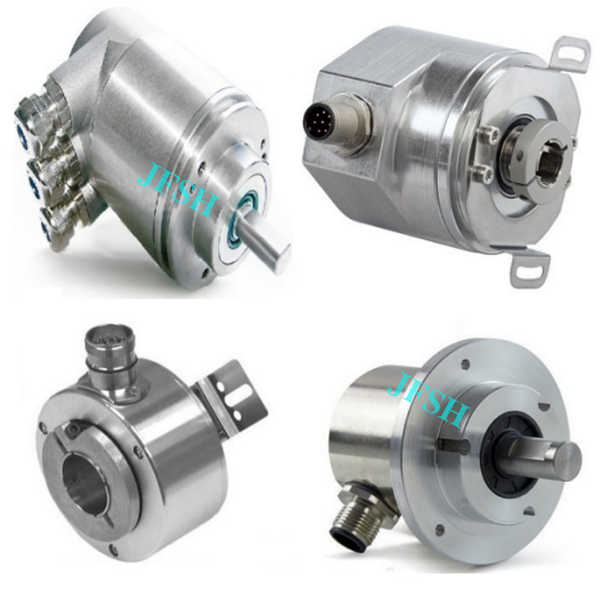

8 實心軸絕對值編碼器及空心軸絕對值編碼器(盲孔及全通孔均提供)
8 外形尺寸：20系列、36系列、58系列、90系列、110系列可選
8 其它特征：光電，磁電，不鏽鋼、防暴式、耐高低溫、耐強震動系列等
接口
| 接口 | SSI |
| 手動功能 | 預設功能和方向反轉可以通過電纜或連接器編譯 |
| 接口周期時間 | ≥ 25 µs |
輸出
電氣數據
| 電源電壓 | 10 – 30 VDC |
| 功耗 | ≤ 1.5 W |
| 啓動時間 | < 250 ms |
| 時鍾輸入 | RS 422, 通過光電耦合器 |
| 時鍾速度 | 100 kHz – 2 MHz |
| 反極性保護 | 是 |
| 短路保護 | 是 |
| EMC:發射幹擾 | DIN EN 61000-6-4 |
| EMC:抗幹擾 | DIN EN 61000-6-2 |
| MTTF 16.2 | 年在40 ℃下 |

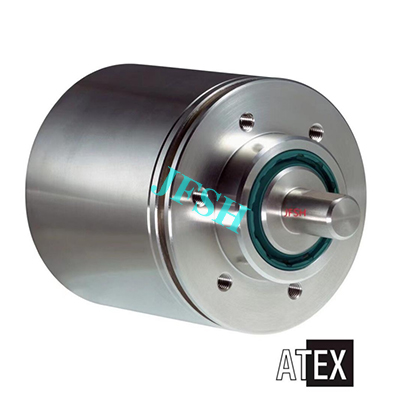

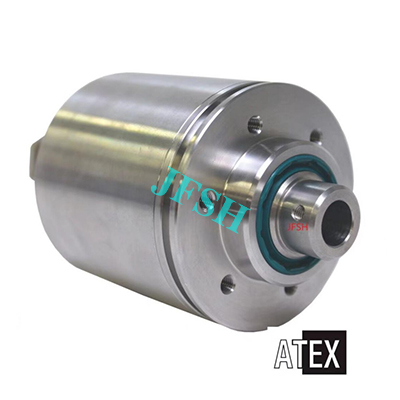

| Approval | CE + ATEX Zone 1 & 21 (Mining)(防爆等級：1區2區可選) |
| 産品壽命周期信息 | 現有産品 |
傳感器
| 技術 | 光電/磁電 |
| 單圈分辨率 | l12位、13、16位可選 |
| 多圈 | 12位 ,14位 |
| 精度 (INL) | ±0.0878°（≤12位）, ±0.0439° (<13位) |
| 精度 (INL) | ±0.0220° (14 – 16位) |
| 多圈技術 | 機械齒輪組（韋根技術） |
| 檢測信号 | (默認值) 順時針旋轉(面向軸)時，數值增加 |
| 認證 | 認證/壽命 碼制碼 格雷碼/二進制 |
機械數據
| 連接帽材料 | 不鏽鋼 V4A (1.4404; 316L) |
| 外殼材料 | 不鏽鋼（V4A） (1.4404, 316L) |
| 外殼塗層 | 無塗層 |
| 法蘭形式 | 軸，ø 60mm ATEX；盲孔, ø 78mm ATEX |
| 法蘭材料 | 不鏽鋼 V4A (1.4404, 316L) |
| 軸的類型 | 軸ø 10mm 長度20mmATEX，盲孔, 深度 = 10 mm |
| 軸的直徑 | ø 10 mm (0.55"),盲孔通孔可選 |
| 轉子轉動慣量 | ≤ 35 gcm² [≤ 0.2 oz-in²] |
| 摩擦力矩 | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 最高機械速度 | ≤ 6000 1/min |
| 耐沖擊性 | ≤ 100g (11毫秒半弦波, EN 60068-2-27) |
| 耐振動性 | ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6) |
| 長度 | 109 mm (4.29") |
| 重量 | 1555 g (3.43 lb),/3110 g (6.86 lb) |
環境參數
| 外殼防護等級 (軸) | IP66/IP67 |
| 外殼防護等級 (外殼) | IP66/IP67/IP69 |
| 工作溫度 | -40 °C (-40 °F) - +70 °C (+158 °F) |
| 濕度 | 98%相對濕度, 無凝結狀态 |
連接方式
| 連接方向 | 軸向、徑向可選 |
| 連接類型 | 電纜、連接器可選 |
| 電纜最小彎曲半徑 | 50 mm (2 in) 固定, 100 mm (4 in) 彎曲 |
注：産品詳細資料請緻電上海精芬機電技術部索取！
