8 通訊接口：Analog(模拟量)、其他Parallel（并行）、SSI（同步串行）、RS485、CANopen(J1939)、DeviceNET、ProfiBUS-DP、InterBUS、MODBUS、EtherNET TCP、Powerlink、EtherCAT、ProfiNET IO、EtherNet IP可選

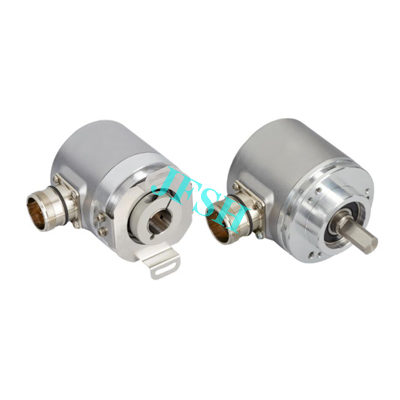

8 實心軸絕對值編碼器及空心軸絕對值編碼器(盲孔及全通孔均提供)
8 外形尺寸：20系列、36系列、58系列、90系列、110系列可選
8 其它特征：不鏽鋼、防暴式、耐高低溫、耐強震動系列等
接口
| 接口 | 電流型模拟量 |
| 編程功能 | 測量位置的起點和終點可以通過電纜或連接器進行設置 |
電氣數據
| 電源電壓 | 10 – 30 VDC |
| 功耗 | 通常24V（無負載）20mA |
| 啓動時間 | <500 ms |
| 最大負載電阻 | 500 Ω |
| 模拟量精度 | 20 mA = ±20 µA （在正常的供電情況下） |
| 線性度 | 0.15% |
| 反極性保護 | 是 |
| 短路保護 | 是 |
| EMC:發射幹擾 | DIN EN 61000-6-4 |
| EMC:抗幹擾 | DIN EN 61000-6-2 |
傳感器
| 技術 | 磁電或光電 |
| 單圈分辨率 | 12位、13、16位可選 |
| 多圈 | 12位 |
| 精度 | (INL)±0.0878°（≤12位） |
| 碼制 | 模拟量電流信号 4–20 mA |
機械數據
| 連接帽材料 | 鋁 |
| 外殼材料 | 鋁或不鏽鋼可選 |
| 外殼塗層 | 無塗層 |
| 法蘭形式 | 夾緊法蘭、同步法蘭、盲孔可選 |
| 法蘭材料 | 不鏽鋼 V4A |
| 軸的類型 | 實心軸=20mm、盲孔：深度=30 mm |
| 軸的直徑 | ø6mm、ø10mm、ø15mm |
| 最大軸負載 | 軸向 50 N, 徑向 50 N |
| 轉子轉動慣量 | ≤ 35 gcm² |
| 摩擦力矩 | ≤ 3 Ncm @ 20 °C |
| 最高機械速度 | ≤ 6000 1/min |
| 耐沖擊性 | ≤ 100g (11毫秒半弦波, EN 60068-2-27) |
| 耐振動性 | ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6) |
| 重量 | 360g |
環境參數
| 外殼防護等級 (軸) | IP65 |
| 外殼防護等級 (外殼) | IP65 |
| 工作溫度 | -40 °C - +85 °C |
| 存儲溫度 | -40 °C - +85 °C |
| 濕度 | 98%相對濕度, 無凝結狀态 |
連接方式
| 連接方向 | 軸向、徑向可選 |
| 連接類型 | 電纜、連接器可選 |
| 電纜最小彎曲半徑 | 50 mm (2 in) 固定, 100 mm (4 in) 彎曲 |
注：産品詳細資料請緻電上海精芬機電技術部索取！
