上海浦東五号溝泵站工程

上海浦東五号溝泵站工程

　　浦東新區地處東亞季風盛行的濱海地帶，屬海洋氣候。夏季多東南風，冬季多西北風。四季分明，雨量充沛，光照充足，溫度适中。年平均氣溫15.7℃，最低氣溫-3.5℃，最熱月平均氣溫27.8℃；平均年降水量1123.7mm。

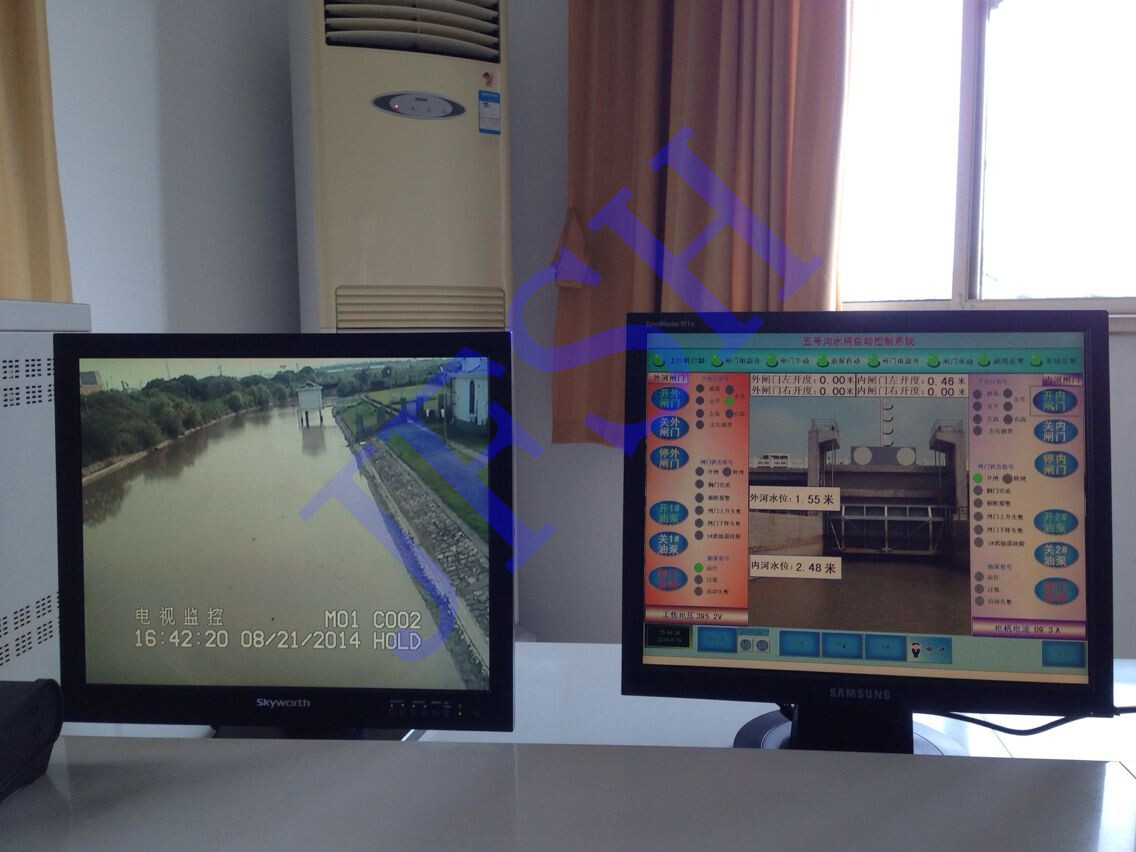

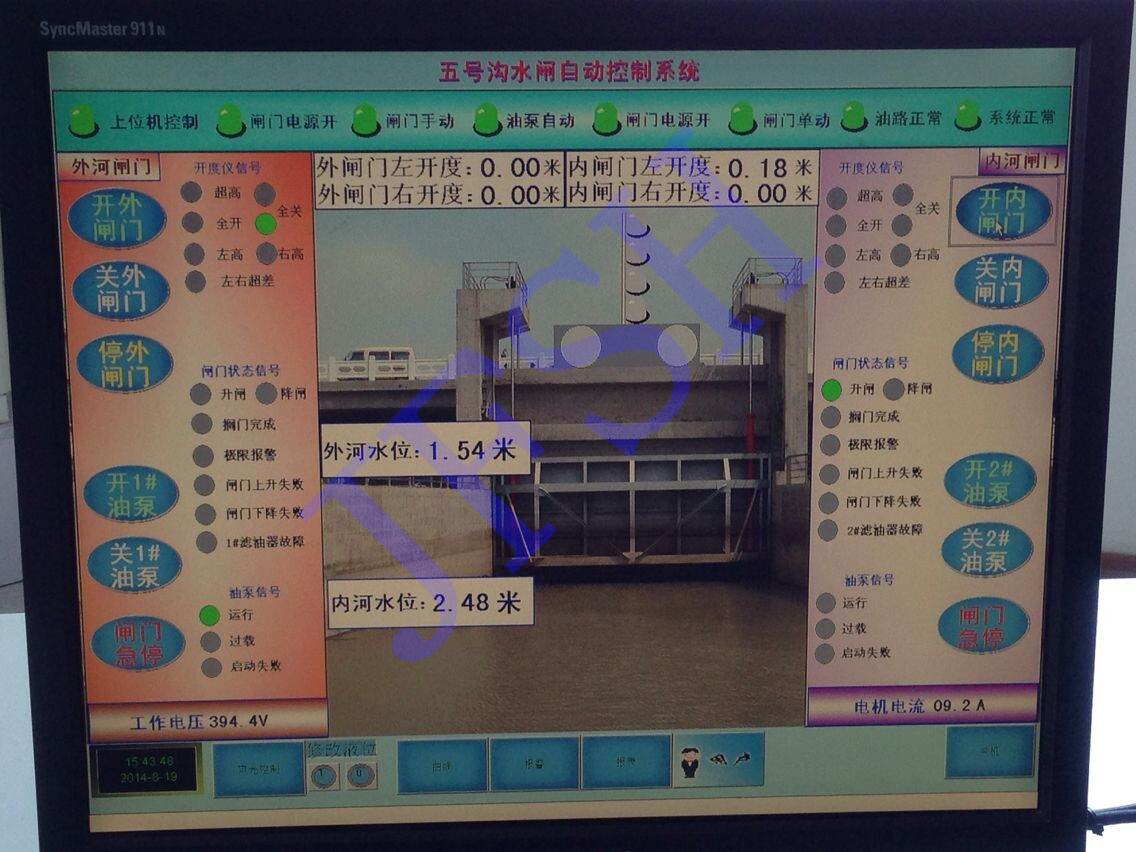

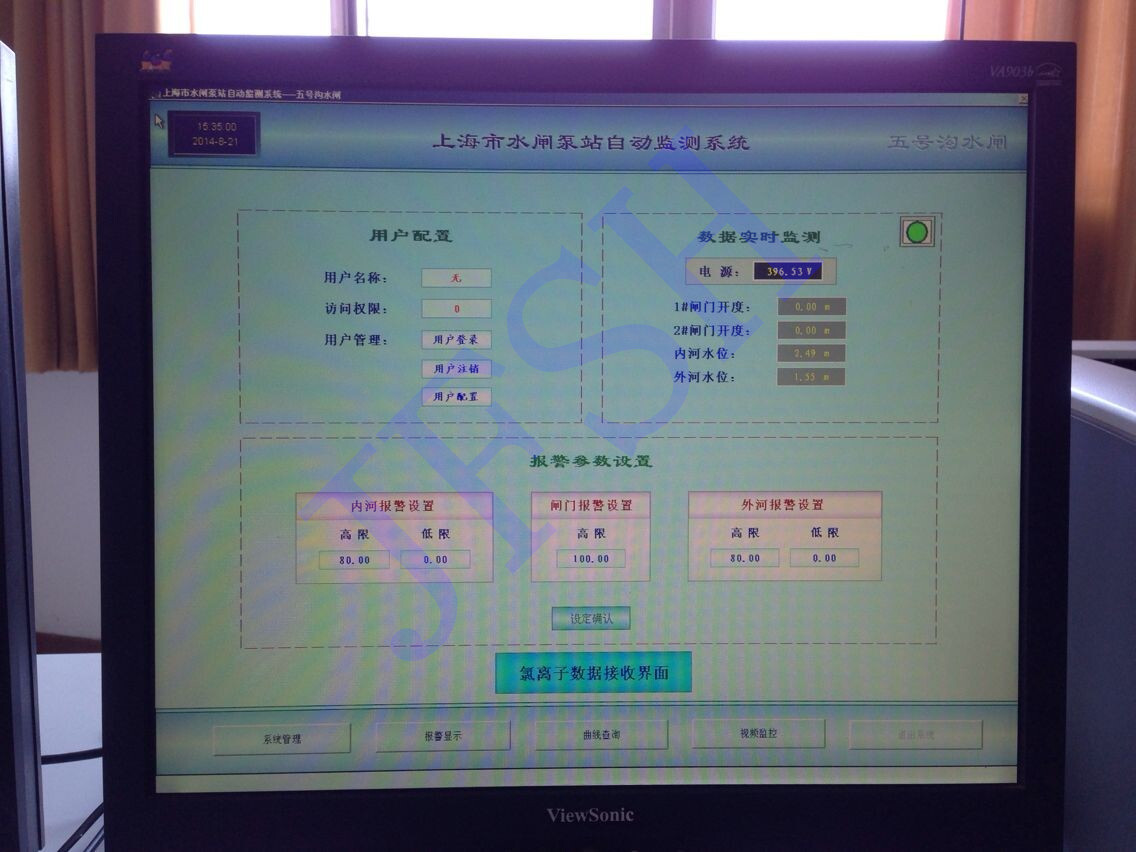

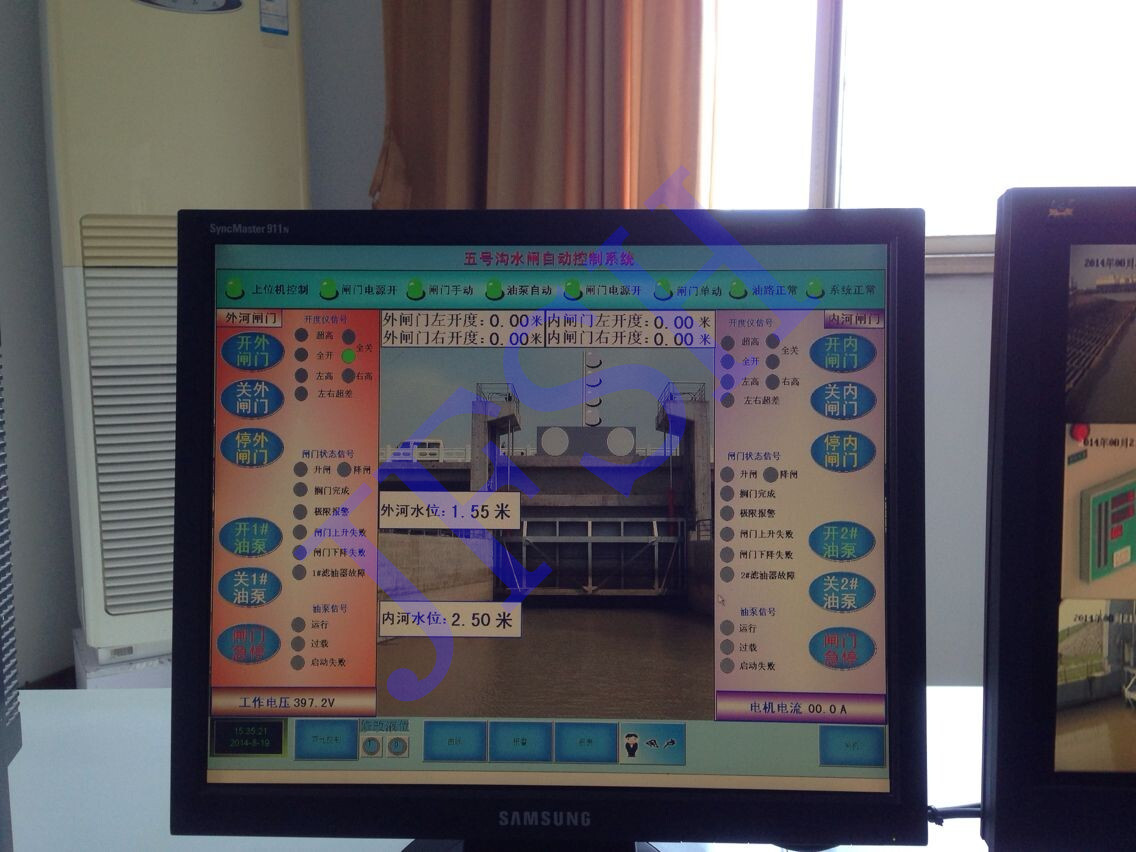

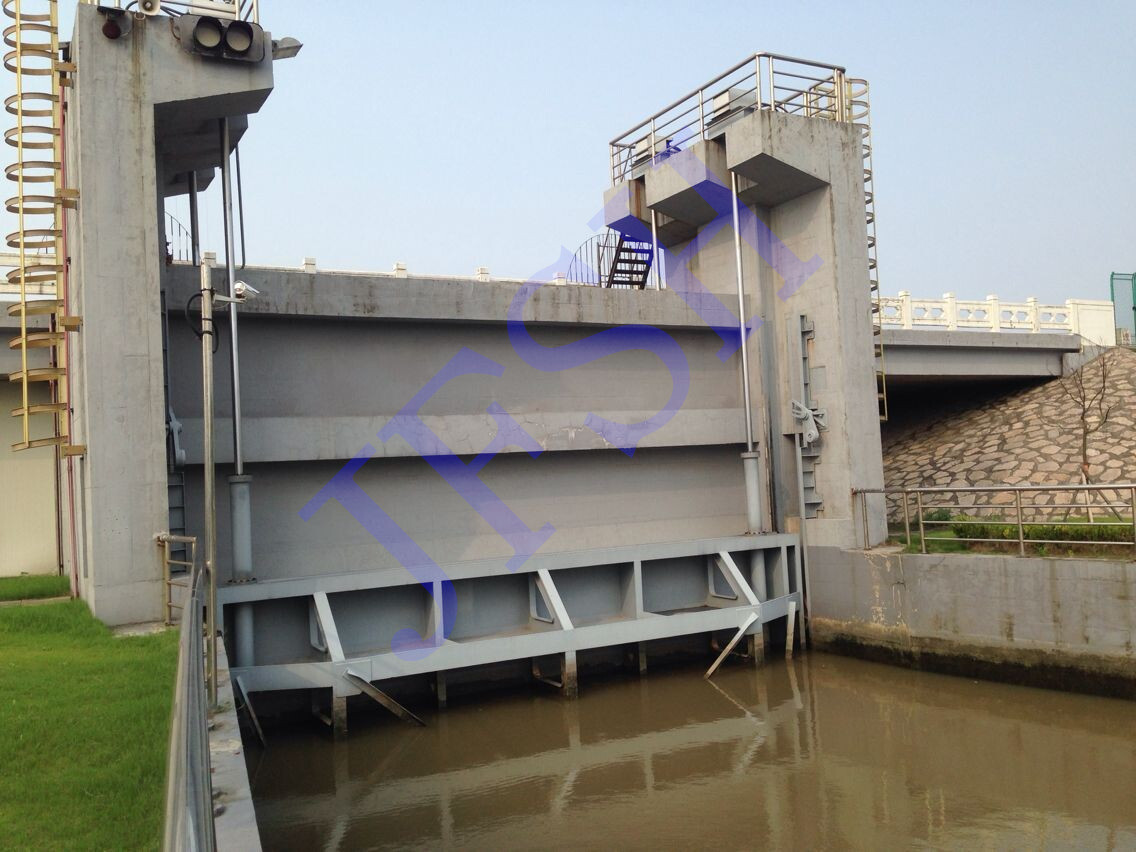

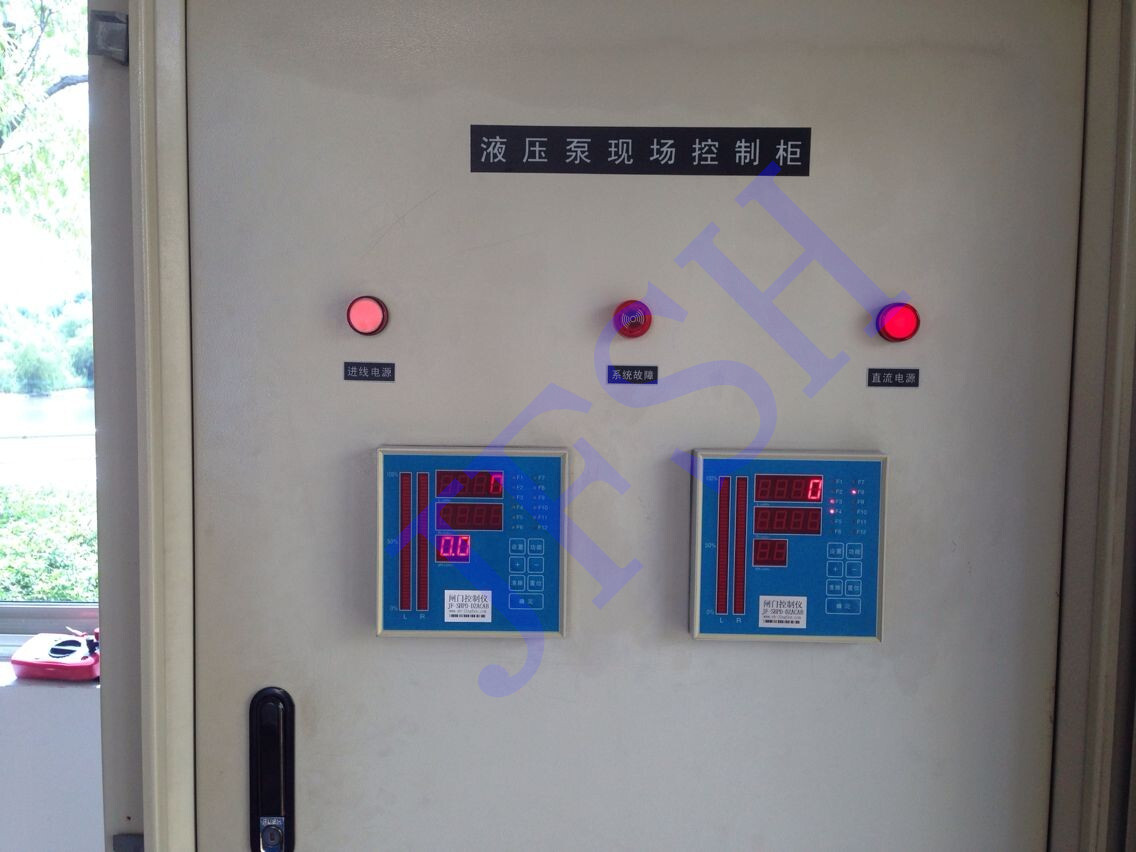

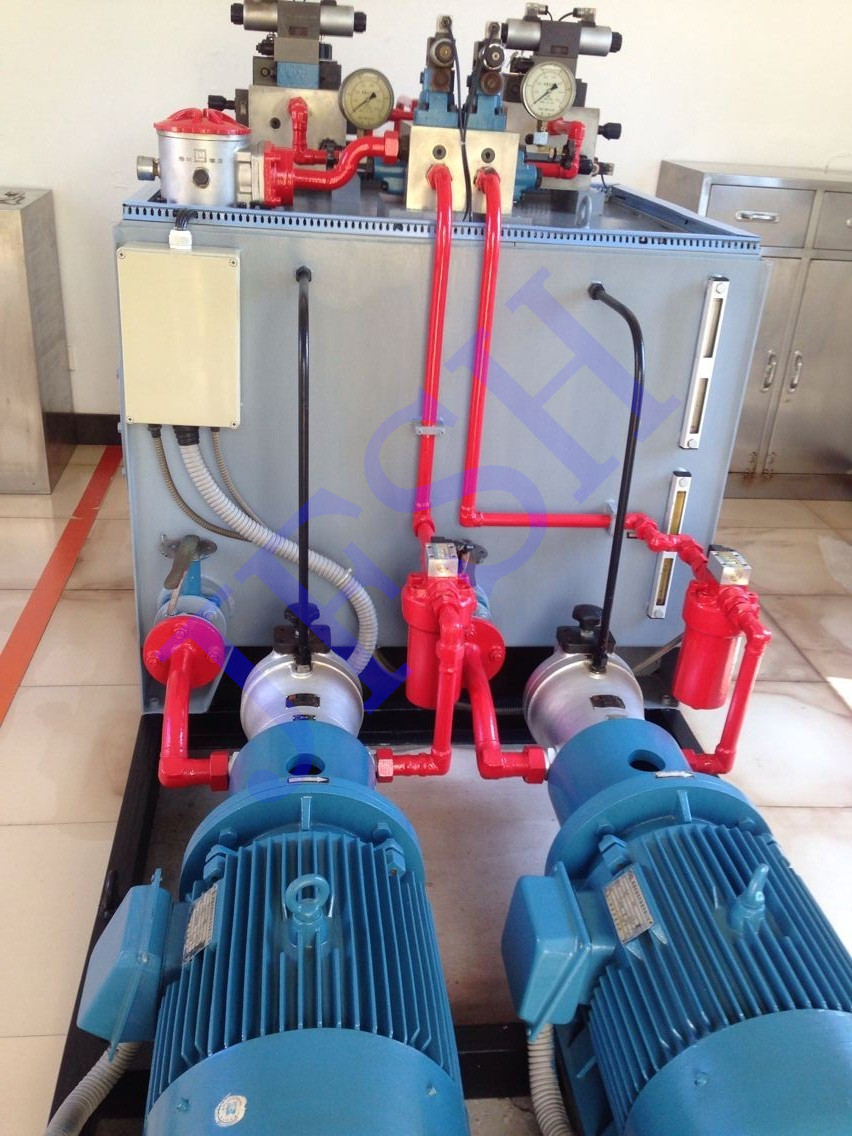

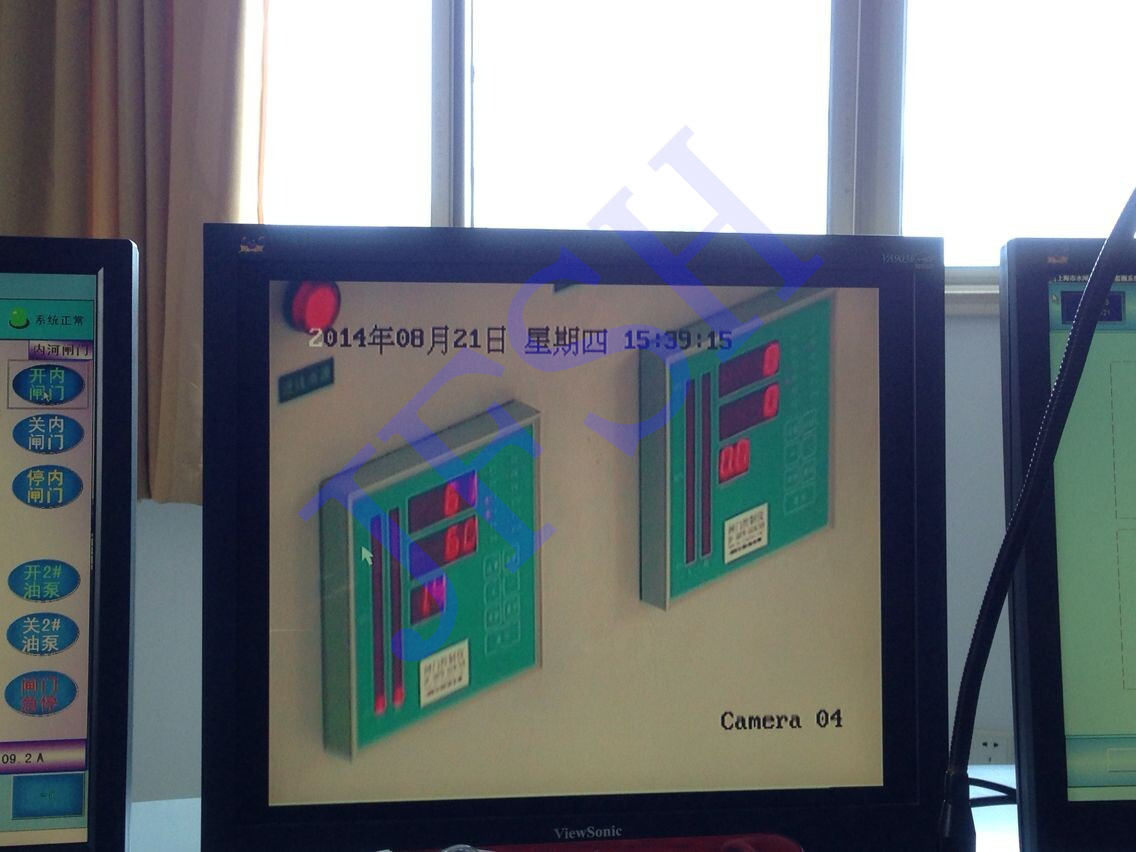

　　浦東新區五号溝水閘，是一座液壓閘門，液壓閘門系統的工作壓力爲28.0 MPa，由2台90/45-200液壓系 統控制、液壓站（含2台電動液壓泵(一用一備)、濾油器）、2套PLC控制櫃和遠程控制系統，系統内相關 的管路（連接件）組态，工控機等組成。此閘門糾偏電氣控制系統,是由現地控制裝置PLC控制節流閥,調節注入油缸中的流量,從而達 到控制閘門啓閉速度。JF-ACABJPY開度儀通過測得的油缸行程反饋給PLC。對于雙缸液壓啓閉機,配有兩個開度儀,即 可以測得左右油缸活塞杆的行程,并将數據輸入PLC中進行處理,一旦左右油缸中活塞杆的行程之差超過設 定值,則判定左右油缸出現了偏差,需要進行糾偏,PLC輸出信号控制比例閥(或節流閥),調整左右油缸的流 量,從而使左右油缸的活塞杆運動速率保持一緻,閘門保持水平啓閉，開度儀的測量精度要求在1mm以内, 分辨率爲1mm,測量範圍可達20m。開度儀的主要部件是BEN編碼器,在工程實踐中,閘門開度儀多選用多圈 絕對值旋轉編碼器,它通過SSI(同步串行接口)輸出符合軸位置的定位數據值,常見的軸角編碼器最大的分 辨率可達到每圈65536步,圈數爲4096圈.大閘門兩台機構接受同一給定信号，同步運行，油缸根據外來電 流信号的數值，控制比例閥和位移傳感器，使位移傳感器的位移輸出與外來信号一緻，位置精度達到 ±0.5mm，如兩個油缸輸出位移信号偏差較大輸出報警并停止動作，提示操作人員采取措施，PLC控制櫃 可以手動、遠程操作開關閘門。電氣腔内安裝空間加熱器，以防止由于冷熱變化形成凝露，可以接收開 、關閘門信号，可以接收速閉信号自動快速關閉閘門。可以輸出開到位、關到位、綜合故障和就地，遠 控實現閘門開或關到任意位置。
