EAM63系列多圈SSI編碼器

EAM63系列多圈SSI編碼器

該系列編碼器應用于高精度要求、線性距離延伸的領域.單圈分辨率可達13 位(8,192 脈沖/轉),多圈分辨率可達14位(16,384 圈)。結構堅固和多種法蘭的特性使得該編碼器應用泛圍廣泛,在大多數的重工業應用中性能良好。該系列編碼器還提供輸出電纜,格雷編碼和二進制編碼接插件出線。推拉式電氣特性适用于所有的工業領域。

0.00
0.00


該系列編碼器應用于高精度要求、線性距離延伸的領域.單圈分辨率可達13 位(8,192 脈沖/轉),多圈分辨率可達14位(16,384 圈)。結構堅固和多種法蘭的特性使得該編碼器應用泛圍廣泛,在大多數的重工業應用中性能良好。該系列編碼器還提供輸出電纜,格雷編碼和二進制編碼接插件出線。推拉式電氣特性适用于所有的工業領域。

詳細介紹

8 串行輸出多圈絕對值編碼器與前面所提的單圈編碼器形式相同。考慮到多轉編碼器數據量大,串行傳輸方式是減少線量的最有效的方法。

8 該系列輸出數據是25位字節,而有效位同所選編碼器的分辨率成比率。

8 這種傳輸方式有效地減少了錯誤接線問題的同時,保持了編碼器良好的性能。與單圈編碼器相似,傳輸接線的數量是4根(一對數據線、一對時鍾線–都是差分信号傳輸)。機械接口多樣化,可以滿足不同客戶的裝配要求。

8 SSI 輸出方式的多圈絕對型編碼器是高性能的多圈絕對編碼器

8 數據傳輸量大接線量小,傳輸距離遠

8 總分辨率爲25位

8 可靠性高

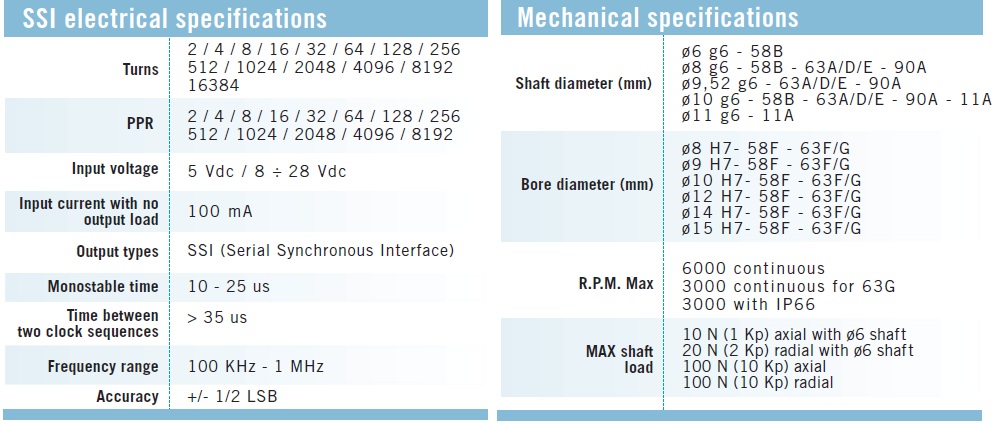

特性參數




注:詳細資料請緻電精芬機電技術部索取!
