DCS控制系統

随着計算機技術和網絡通信技術的發展,傳統的工業控制方式也經曆着不斷的變革,工業控制網絡系統的應用越來越普遍。到後來的計算機集中控制系統,集散控制系統到目前的現場總線控制系統。可以看到,工業控制方式由單機控制,轉爲網絡集中控制,進而發展爲網絡分散控制。通過網絡将各類控制器和生産設備有效地聯系起來,形成了控制和生産管理的系統集成。這樣在提高生産能力和産品質量的同時,可大大減少勞動力,降低生産過程中的風險。

0.00
0.00


随着計算機技術和網絡通信技術的發展,傳統的工業控制方式也經曆着不斷的變革,工業控制網絡系統的應用越來越普遍。到後來的計算機集中控制系統,集散控制系統到目前的現場總線控制系統。可以看到,工業控制方式由單機控制,轉爲網絡集中控制,進而發展爲網絡分散控制。通過網絡将各類控制器和生産設備有效地聯系起來,形成了控制和生産管理的系統集成。這樣在提高生産能力和産品質量的同時,可大大減少勞動力,降低生産過程中的風險。

DCS系統具有以下優點

(1)高可靠性

(2)開放性

(3)靈活性

(4)易于維護

(5)協調性

(6)功能齊全

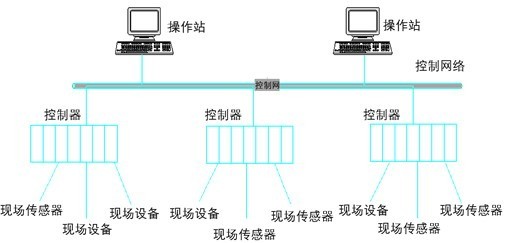

基本DCS系統

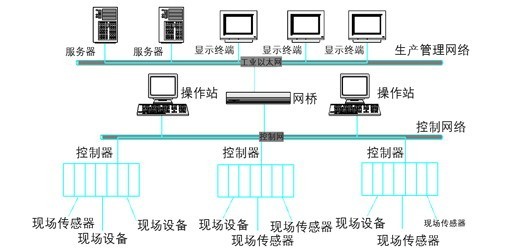

工廠級DCS系統

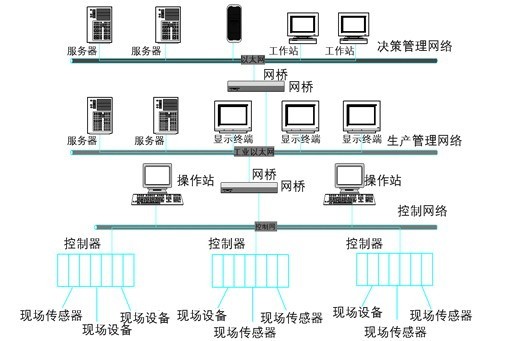

企業級DCS系統


現場總線

現有的工業控制網絡形式主要有兩大類,即集散控制系統和現場總線控制系統。

(1) 集散控制系統集通訊、計算機、控制和監視于一身用于大規模的連續控制系統中,如鋼鐵、化工、電力等。基本特點:

● 由一到三層網絡結構(控制網絡、生産管理網絡和決策管理層);
● 實現生産過程控制和管理;
● 從控制站到現場設備之間有大量的信号電纜,設備信号到i/o通道是一對一的物理連接。

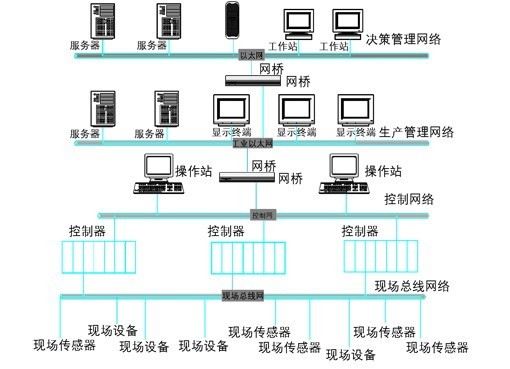

(2) 現場總線控制系統的基本特點
現場總線控制系統是在集散控制系統的基礎上發展起來的,具有dcs的所有功能,但現場設備信号爲數字信号,基本特點:
● 由二到四層網絡結構(現場總線網絡、控制網絡、生産管理網絡和決策管理層);
● 全數字化控制和管理;
● 控制站與各個現場設備的信号連接采用總線,設備信号和檢測信号通過現場總線送往控制站。
(3)工業網絡的比較

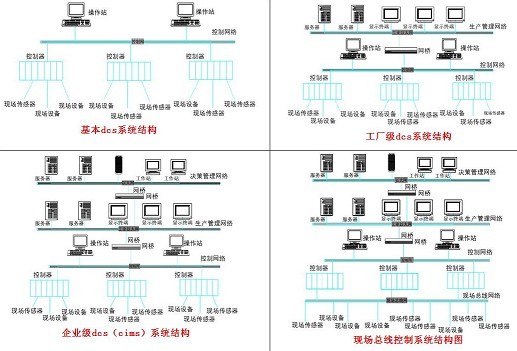

從上述兩種工業控制網絡的特點可以看出,dcs和fcs既有聯系又有區别。dcs系統按控制規模大小,其控制網絡可分爲基本級、工廠級和企業級。基本級應用于單條生産線的控制;工廠級應用于廠内多條生産線的協調控制和生産管理;而企業級應用于企業内多個工廠的協調控制和生産管理。這三種系統集成方式見圖1(a) (b)、(c),從圖1中可以看到,系統對現場(底層)信号的采集和對設備的控制是一對一的物理連接,通常采用4ma~20ma的模拟信号。
在系統中控制網絡協調各控制器之間的信息傳遞,并通過操作站将相應的設定值送往控制器;
生産管理網絡協調生産線之間的信息傳遞,并将服務器中數學模型輸出值,送往相應的操作站和控制器,實現生産過程最優化生産和管理;
決策管理網絡協調企業内工廠之間的信息傳遞,實現決策分析、計劃調度、生産監控、質量管理和安全控制等,實質上它構成了計算機集成制造系統(cims:computer integrated manufacturing system ),它将企業的生産、經營、管理、計劃和銷售等集成起來,進行統一控制,使企業的生産活動最優化。
