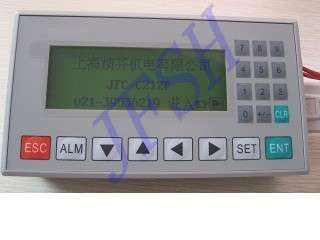

雙路位置糾偏儀

雙路位置糾偏儀

雙路位置糾偏儀可配置BEN系列絕對值編碼器,實時采集起重機兩側行走位置,檢測兩側的位移偏差值,根據偏差大小線性調節兩測行走(變頻器)速度,使得兩側的偏差值無限接近于0。采用PID調節算法,調節響應快,自适應調節幅度可變,使得起重機大車行走平穩。雙路位置糾偏儀接收起重機自動糾偏手動糾偏信号,隻有在自動糾偏模式下才能運行糾偏功能。同時接收起重機主令檔位信号,2路模拟量(或RS485MODEBUS)檔速直接輸出到大車行走變頻器,當發生偏差時,通過換算的糾偏信号直接疊加到檔速上,達到線性糾偏的目的。

0.00
0.00


雙路位置糾偏儀可配置BEN系列絕對值編碼器,實時采集起重機兩側行走位置,檢測兩側的位移偏差值,根據偏差大小線性調節兩測行走(變頻器)速度,使得兩側的偏差值無限接近于0。采用PID調節算法,調節響應快,自适應調節幅度可變,使得起重機大車行走平穩。雙路位置糾偏儀接收起重機自動糾偏手動糾偏信号,隻有在自動糾偏模式下才能運行糾偏功能。同時接收起重機主令檔位信号,2路模拟量(或RS485MODEBUS)檔速直接輸出到大車行走變頻器,當發生偏差時,通過換算的糾偏信号直接疊加到檔速上,達到線性糾偏的目的。

特性參數

傳感器     多圈絕對值編碼器信号可選 RS485 MODEBUS  CANopen  總線型信号

測量範圍    0-600米

測量分辨率   0.1cm—1cm

顯示分辨率   1cm,0.1cm

顯示方式    人機界面,單色文本真彩觸摸屏,提供豐富的參數設置,參數設置更加直觀靈活

主要參數    編碼器圈長,實測滾輪圈長,當前值,偏差值,糾偏對應最大,最小偏差值。

輸入      電源220VAC±10%;

        糾偏手動 模式切換信号(開關點);

        行車當速主令信号 (開關點)

        多圈絕對值編碼器總線信号 RS485 MODEBUS  CANopen  可選

        外部置參考位置信号 (開關點)

輸出方式    2路4-20mA糾偏信号 或 RS484 MODEBUS糾偏信号

        4點 報警輸出點(開關點)

環境溫度    0℃~50℃

相對濕度    〈90%


注:詳細資料可緻電精芬機電技術部索取!
