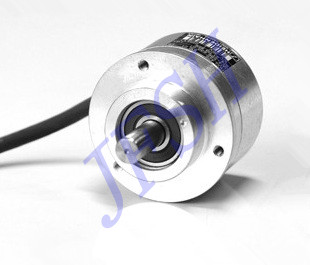

ROQ 425絕對值多圈編碼器

ROQ 425絕對值多圈編碼器

8 分離式聯軸器的旋轉編碼器

8 尺寸:58mm

8 軸承:帶内置軸承

8 固定:分離式聯軸器

8 Measuringprocedures:絕對式(多轉)

8 絕對位置值:SSI

0.00
0.00


8 分離式聯軸器的旋轉編碼器

8 尺寸:58mm

8 軸承:帶内置軸承

8 固定:分離式聯軸器

8 Measuringprocedures:絕對式(多轉)

8 絕對位置值:SSI

特性參數

每轉位置數        8192 (13 bits)

可分辨轉數        4096 (12 bits)

編碼類型         Gray

電氣允許轉速精度     10000 min-1/± 12 LSB

處理時間tcal         ≤ 5 μs

增量信号         1 VSS

線數           512

截止頻率 -3dB        ≥ 130 kHz

系統精度         ± 60"

電源           5 V ± 5%

電流消耗(無負載)    ≤ 200 mA

電氣連接         電纜

Shaft            實心軸

軸徑           10 mm

法蘭           夾緊法蘭

機械允許轉速 n      ≤ 12000 min-1

啓動扭矩(20 C)     ≤ 0,01 Nm

轉子慣性矩        2,3 x 10-6 kgm2

軸載荷          軸向10 N/徑向20 N,軸端

防護等級 IEC 60529     IP 67殼端;IP 64 輸入軸端

重量           約 0.35 kg


注:詳細資料請緻電精芬機電技術部索取!
