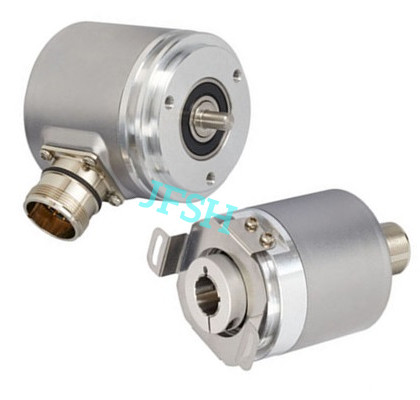

SSI輸出編碼器

SSI輸出編碼器

運動控制應用(從工廠自動化到移動機械的控制系統)需要準确、實時地掌握機械設備物理位置信息。絕對值編碼器由機械位置确定編碼,它無需記憶,無需找參考點,而且不用一直計數,什麽時候需要知道位置,什麽時候就去讀取它的位置。絕對值編碼器,能提高數據的可靠性和抗幹擾性等特點。絕對值編碼器可以就接頭、驅動軸、滑輪等的角位,進行精确與清晰的實時測量。這使得絕對值旋轉編碼器成爲連接機械構件與電子控制系統的理想手段。上海精芬機電研發提供的絕對值編碼器,包括單圈絕對值編碼器、多圈絕對值編碼器、數字輸出絕對值編碼器、模拟量輸出絕對值編碼器、空心軸絕對值編碼器、旋轉絕對值編碼器、拉線絕對值編碼器;普遍應用于紡織機械、灌溉機械、造紙印刷、水利閘門、機器人及機械手臂、港口起重機械、鋼鐵冶金設備、重型機械設備、精密測量設備、機床、食品機械、電梯等特種設備。

0.00
0.00


運動控制應用(從工廠自動化到移動機械的控制系統)需要準确、實時地掌握機械設備物理位置信息。絕對值編碼器由機械位置确定編碼,它無需記憶,無需找參考點,而且不用一直計數,什麽時候需要知道位置,什麽時候就去讀取它的位置。絕對值編碼器,能提高數據的可靠性和抗幹擾性等特點。絕對值編碼器可以就接頭、驅動軸、滑輪等的角位,進行精确與清晰的實時測量。這使得絕對值旋轉編碼器成爲連接機械構件與電子控制系統的理想手段。上海精芬機電研發提供的絕對值編碼器,包括單圈絕對值編碼器、多圈絕對值編碼器、數字輸出絕對值編碼器、模拟量輸出絕對值編碼器、空心軸絕對值編碼器、旋轉絕對值編碼器、拉線絕對值編碼器;普遍應用于紡織機械、灌溉機械、造紙印刷、水利閘門、機器人及機械手臂、港口起重機械、鋼鐵冶金設備、重型機械設備、精密測量設備、機床、食品機械、電梯等特種設備。

8 通訊接口:SSI(同步串行)、其他Analog(模拟量)、Parallel(并行)、RS485、CANopen(J1939)、DeviceNET、ProfiBUS-DP、InterBUS、MODBUS、EtherNET TCP、Powerlink、EtherCAT、ProfiNET IO、EtherNet IP可選

8 實心軸絕對值編碼器及空心軸絕對值編碼器(盲孔及全通孔均提供)

8 外形尺寸:20系列、36系列、58系列、90系列、110系列可選

8 其它特征:不鏽鋼、防暴式、耐高低溫、耐強震動系列等


接口


接口SSI(格雷碼或二進制碼)可選帶預設
手動功能預設功能和方向反轉可以通過電纜或連接器設置
接口周期時間≥ 25 µs



輸出


輸出驅動器RS422



電氣數據


電源電壓10-30vdc或5 – 30 VDC
功耗典型的 50 mA
啓動時間< 1 s
時鍾輸入RS 422, 通過光電耦合器
時鍾速度100 kHz – 2 MHz
反極性保護
短路保護
EMC:發射幹擾 DIN EN 61000-6-4
EMC:抗幹擾DIN EN 61000-6-2
MTTF65 年,在40 ℃下



傳感器


技術磁電或光學
單圈分辨率12位、13、16、18、21、24位可選
多圈12位、13位、16位可選
精度 (INL)±0.0439° (<13位) ,  ±0.0220° (14 – 16位)
檢測信号 (默認值)順時針旋轉(面向軸)時,數值增加
碼制格雷碼或二進制碼



機械數據


連接帽材料不鏽鋼 V4A (1.4404; 316L)
外殼材料鋁或不鏽鋼可選
外殼塗層陰極防腐蝕防護(> 720小時耐鹽霧測試) + 油漆噴塗
法蘭形式夾緊法蘭、同步法蘭,(其他盲孔,通孔可選)
法蘭材料不鏽鋼 V4A
軸的類型實心軸, 長度 = 10 mm
軸的直徑ø 6 mm、ø 10 mm可選
最大軸負載軸向 50 N, 徑向 50 N
轉子轉動慣量≤ 35 gcm²
摩擦力矩≤ 3 Ncm @ 20 °C
最高機械速度≤ 6000 1/min
耐沖擊性≤ 100g (11毫秒半弦波, EN 60068-2-27)
耐振動性≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
重量550g



環境參數


外殼防護等級 (軸)IP66/IP67(最高可選IP69K)
外殼防護等級 (外殼)IP66/IP67(最高可選IP69K)
工作溫度-40 °C - +85 °C
存儲溫度-40 °C – +85 °C
濕度98%相對濕度, 無凝結狀态



連接方式


連接方向徑向、軸向可選
連接類型 連接器、電纜可選
電纜直徑9 mm
最小彎曲半徑150 mm
電纜長度1m、3m、5m(可根據客戶要求定制)


注:産品詳細資料請緻電上海精芬機電技術部索取!
