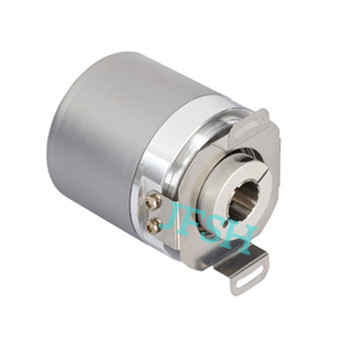

CAN-open輸出盲孔編碼器

CAN-open輸出盲孔編碼器

運動控制應用（從工廠自動化到移動機械的控制系統）需要精确、實時地掌握機械設備物理位置信息。精芬機電絕對值型編碼器，在設備供電損耗狀态下，不會丢失設備的絕對定位信息，能精确、清晰地測量

8 無電池多圈技術：無需更換電池

8 高防震，防抖動性能

8 内部絕對值碼盤,機械齒輪組真多圈,全數字化計值

8 CAN-open協議輸出，方便連接各種PLC及上位機設備

8 多用途、多功能，直接對應單圈多圈角度、多圈長度、速度

8 多地址設定；通訊波特率設定，分辨率、方向設定

8 外部置位線設定預設位置，安裝方便，無需找零

0.00
0.00


運動控制應用（從工廠自動化到移動機械的控制系統）需要精确、實時地掌握機械設備物理位置信息。精芬機電絕對值型編碼器，在設備供電損耗狀态下，不會丢失設備的絕對定位信息，能精确、清晰地測量

8 無電池多圈技術：無需更換電池

8 高防震，防抖動性能

8 内部絕對值碼盤,機械齒輪組真多圈,全數字化計值

8 CAN-open協議輸出，方便連接各種PLC及上位機設備

8 多用途、多功能，直接對應單圈多圈角度、多圈長度、速度

8 多地址設定；通訊波特率設定，分辨率、方向設定

8 外部置位線設定預設位置，安裝方便，無需找零


電氣數據


電源電壓10– 30 VDC
功耗≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC
功耗≤ 1.2 W
反極性保護是
短路保護是
EMC:發射幹擾DIN EN 61000-6-4
EMC:抗幹擾DIN EN 61000-6-2


傳感器


技術磁性
單圈分辨率最高16 位
精度 (INL)±0.0878°（≤12位）
碼制二進制碼


機械數據


連接帽材料沒有
外殼材料鋼
外殼塗層陰極防腐蝕防護（> 720小時耐鹽霧測試)
法蘭形式盲孔, ø 58 mm
法蘭材料鋁
軸的類型盲孔, 深度 = 30 mm
軸的直徑ø10 mm  ø15 mm
軸的材料不鏽鋼 V2A
最大軸負載軸向 40 N (4.5 lbs), 徑向 110 N
最小機械壽命430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
轉子轉動慣量≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高機械速度≤ 12000 1/min
耐沖擊性≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振動性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度37 mm
重量580 g


環境規格


外殼防護等級 (軸)IP65
外殼防護等級 (外殼)IP65
工作溫度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)
存儲溫度-40 °C (-40 °F) – +85 °C (+185 °F)
濕度98%相對濕度, 無凝結狀态


注：産品詳細資料請緻電上海精芬機電技術部索取！
