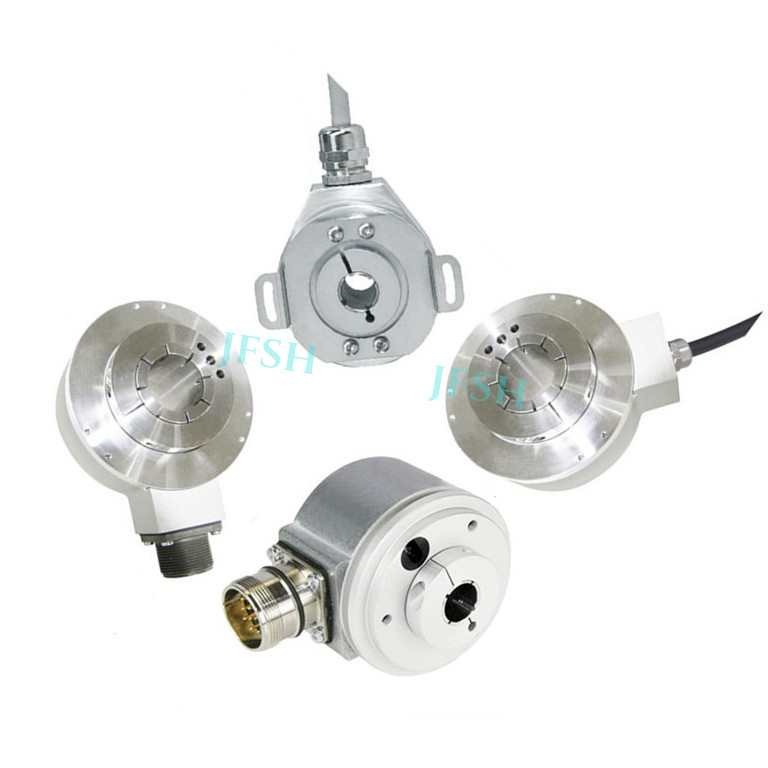

通孔增量型編碼器

通孔增量型編碼器

許多應用行業對精确的位置定位都需要一個簡單且高性價比的解決方案。精芬機電增量型編碼器通過增量接口提供高分辨率的測量。可以對A,B,Z和反轉信号以及HTL推挽或TTL(RS422)進行常規配置

8 0-16384之間任意脈沖可選

8 外形直徑50mm~100mm可選

8 提供不鏽鋼和重載型外殼可供選擇

8 抗高震動和沖擊

0.00
0.00


許多應用行業對精确的位置定位都需要一個簡單且高性價比的解決方案。精芬機電增量型編碼器通過增量接口提供高分辨率的測量。可以對A,B,Z和反轉信号以及HTL推挽或TTL(RS422)進行常規配置

8 0-16384之間任意脈沖可選

8 外形直徑50mm~100mm可選

8 提供不鏽鋼和重載型外殼可供選擇

8 抗高震動和沖擊


電氣數據


電源電壓5 VDC ~24 VDC±5%
功耗Typical 70 mA, Max. 150 mA
反極性保護是
短路保護是


機械數據


連接方式電纜，插頭可選
外殼材料鋁
外殼塗層無塗層
法蘭形式ø50mm ~ø100mm
法蘭材料鋁
軸的類型通孔
軸的直徑ø10mm~ø50mm
軸的材料不鏽鋼 V2A (1,4305; 303)
最大軸負載Axial 100 N, Radial 200 N
轉子轉動慣量≤ 1800 gcm² [≤ 9.8 oz-in²]
摩擦力矩≤ 4 Ncm @ 20 °C (5.7 oz-in @ 68 °F)
最高機械速度≤ 6000 1/min
耐沖擊性≤ 100g (6毫秒半弦波, EN 60068-2-27)
耐振動性≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)


環境規格


外殼防護等級 (軸)IP65
外殼防護等級 (外殼)IP65
工作溫度-40 °C (-40 °F) - +80 °C (+176 °F)
濕度98%相對濕度, 無凝結狀态


注：詳細資料可緻電精芬機電技術部索取！
