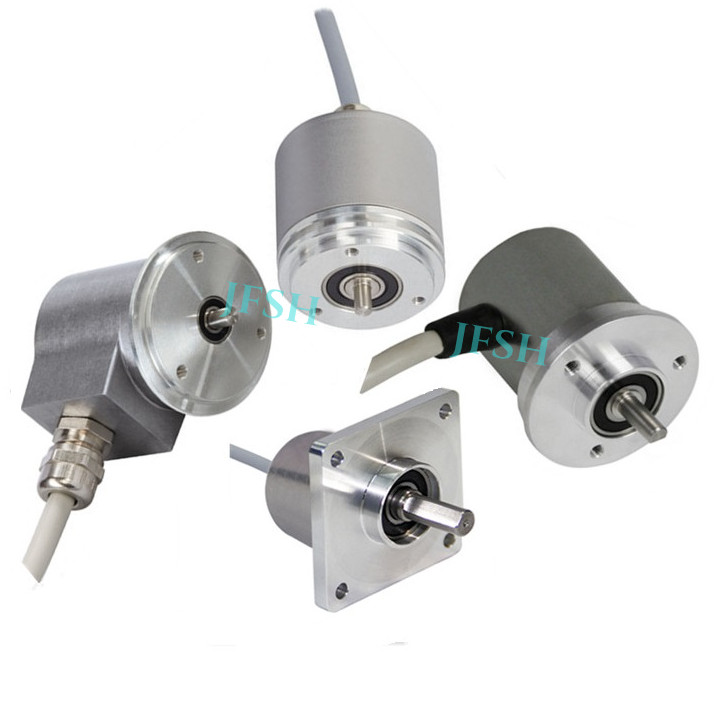

實心軸增量型編碼器

實心軸增量型編碼器

精芬機電增量型編碼器通過增量接口提供高分辨率的測量。可以對A,B,Z和反轉信号以及HTL推挽或TTL(RS422)進行常規配置

8 0-16384之間任意脈沖可選

8 最小僅25mm直徑的緊湊型尺寸

8 提供不鏽鋼和重載型外殼可供選擇

8 抗高震動和沖擊


0.00
0.00


精芬機電增量型編碼器通過增量接口提供高分辨率的測量。可以對A,B,Z和反轉信号以及HTL推挽或TTL(RS422)進行常規配置

8 0-16384之間任意脈沖可選

8 最小僅25mm直徑的緊湊型尺寸

8 提供不鏽鋼和重載型外殼可供選擇

8 抗高震動和沖擊



電氣數據


電源電壓4.75 – 30 VDC
功耗≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC
功耗≤ 1.0 W
啓動時間< 1 s
最小負載電阻120 Ω
反極性保護是
短路保護是
EMC:發射幹擾DIN EN 61000-6-4
EMC:抗幹擾DIN EN 61000-6-2


機械數據


外殼材料鋼
外殼塗層陰極防腐蝕防護（> 720小時耐鹽霧測試)
法蘭形式圓形，方形
法蘭材料鋁
防護等級IP54
軸的直徑ø 4 mm ø 6 mmø 8 mmø 10 mm
軸的材料不鏽鋼 V2A (1,4305; 303)
最大軸負載軸向 40 N (4.5 lbs), 徑向 110 N
轉子轉動慣量≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高機械速度≤ 6000 1/min
耐沖擊性≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振動性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度42 mm
重量715 g


注：詳細資料可緻電精芬機電技術部索取！
