多路顯示儀表

多路顯示儀表

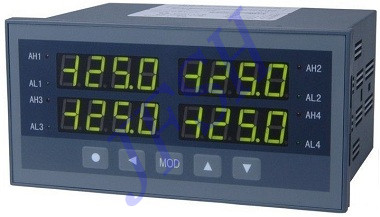

8 JFSH系列多通道數字式儀表

8 鋁合金外殼,進口優質端子

8 報警輸出最多8點,變送輸出最多4路

8 2~4個測量通道,獨立顯示。加、減、平均運算功能和最大值、最小值判斷功能

8 基本誤差優于±0.2%F•S。16位A/D轉換器。測量速度0.2秒/每通道

8 抗幹擾設計,抑制現場的繼電器、接觸器等産生的快速脈沖群幹擾和其它電磁幹擾,抗幹擾能力達到III級

8 顯示範圍-1999~9999,顯示顔色:全紅LED顯示

8 可設置的多種測量值報警和運算結果報警功能

8 可設置的運算結果變送輸出功能

0.00
0.00


8 JFSH系列多通道數字式儀表

8 鋁合金外殼,進口優質端子

8 報警輸出最多8點,變送輸出最多4路

8 2~4個測量通道,獨立顯示。加、減、平均運算功能和最大值、最小值判斷功能

8 基本誤差優于±0.2%F•S。16位A/D轉換器。測量速度0.2秒/每通道

8 抗幹擾設計,抑制現場的繼電器、接觸器等産生的快速脈沖群幹擾和其它電磁幹擾,抗幹擾能力達到III級

8 顯示範圍-1999~9999,顯示顔色:全紅LED顯示

8 可設置的多種測量值報警和運算結果報警功能

8 可設置的運算結果變送輸出功能

特性參數

電源

220V AC±10%,功耗小于8VA,9V DC – 30V DC,功耗小于8VA

工作環境0℃- 50℃,濕度低于90%R.H
顯示範圍-1999 – 9999
顯示分辨力1/10000
輸入信号類型電壓:0V – 5V DC;1V – 5V DC 可通過設定選擇,電流:4mA – 20mA;0mA – 10mA;0mA – 20mA 可通過設定選擇,熱電阻:Pt100;Cu100;Cu50;BA1;BA2;G53可通過設定選擇,熱電偶:K;S;R;B;N;E;J;T 可通過設定選擇mV信号:100mV;50mV;20mV 需在訂貨時注明輸入範圍
基本誤差小于±0.2%F•S
測量分辨力1/60000,16位A/D轉換器
選配件技術規格報警輸出10種報警方式,通過設定選擇。
延時報警功能繼電器輸出:觸點容量220V AC,3A
變送輸出光電隔離4mA – 20mA;0mA – 10mA;0mA – 20mA 直流電流輸出
通過設定選擇負載能力大于500Ω 1V – 5V;0V – 5V;0V – 10V 直流電壓輸出,需訂貨時注明
輸出分辨力1/4000,誤差小于±0.2%F•S
通訊接口光電隔離RS232;RS485标準,訂貨時注明
儀表地址0 – 99可設定
通訊速率1200;2400;4800;9600;19200通過設定選擇
打印接口及打印單元内置硬件時鍾,停電不影響走時,自動調整閏年,大小月,手動;手動+定時;手動+定時+報警三種打印方式通過設置選擇,打印單元爲16列字符型微型打印機1台打印單元隻能接1台儀表 .
外供電源普通電源:用于給變送器供電,輸出值與标稱值的誤差小于±5%,負載能力大于60mA,24V DC;12V DC;5V DC或其它規格,需在訂貨時注明
當儀表發現較大的波動或跳動時,一般是由于幹擾太強造成,采取下列措施能減小或消除幹擾。
儀表輸入信号電纜采用屏蔽電纜,屏蔽層接大地或接到儀表輸入地端。并盡量與100V以上的動力線分開。
儀表供電與感性負載(如交流接觸器)供電盡量分開,在感性負載的控制接點并聯RC火花吸收電路,适當設置儀表的數字濾波時間常數,利用儀表的報警延時功能,防止幹擾造成誤動作測量控制周期通道數×0.2秒


注:詳細資料請緻電上海精芬技術部索取!
