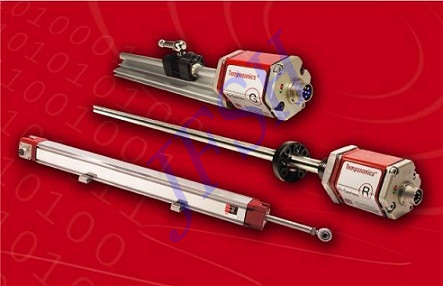

BEN直線位移傳感器

BEN直線位移傳感器

BEN系列直線位移傳感器的功能在于把直線機械位移量轉換成電信号。爲了達到這一效果,通常将可變電阻滑軌定置在傳感器的固定部位,通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩态直流電壓,允許流過微安培的小電流,滑片和始端之間的電壓,與滑片移動的長度成正比。将傳感器用作分壓器可最大限度降低對滑軌總阻值精确性的要求,因爲由溫度變化引起的阻值變化不會影響到測量結果。

0.00
0.00


BEN系列直線位移傳感器的功能在于把直線機械位移量轉換成電信号。爲了達到這一效果,通常将可變電阻滑軌定置在傳感器的固定部位,通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩态直流電壓,允許流過微安培的小電流,滑片和始端之間的電壓,與滑片移動的長度成正比。将傳感器用作分壓器可最大限度降低對滑軌總阻值精确性的要求,因爲由溫度變化引起的阻值變化不會影響到測量結果。

特性參數

有效行程規格75、100、110、125、150、175、200、225、250、275、300、325、350、375、400、425、450、475、500、550、600、650、700、750、800、850、900、950、1000、1150、1250、1450、1500、1600、1800、2000、2250、2500、2750、3000
機械行程有效行程+7mm(每端緩沖3.5mm)
電阻(KΩ±10%)5(75~550mm有效行程);10(600~1000mm有效行程);20(1150~3000mm有效行程)
獨立線性精度(%)0.08(75~250mm有效行程);0.05(275~650mm有效行程);0.04(650~1250mm有效行程);0.03(1250~3000mm有效行程)
解析度無限分辨
最大工作速度10m/s
使用溫度範圍-40~125C
尺寸A=有效行程+143mm
安裝尺寸産品見說明書


注:詳細資料請緻電精芬機電技術部索取!
